Sprühbüchse 37
Napredna tehnologija hemijskog blokiranja područja u nemačkom naoružanju Drugog svetskog rata
Nemačka odskačuća gasna mina 37 (Sprühbüchse 37; Sp.Bü. 37) predstavlja značajan napredak u tehnologiji hemijskog ratovanja iz doba Drugog svetskog rata, demonstrirajući integraciju sofisticiranih mehaničkih sistema sa mogućnostima raspoređivanja hemijskih agenasa. Ovaj sistem oružja ilustruje evoluciju municije za odbijanje područja od konvencionalnih eksplozivnih uređaja do multimodalnih platformi za hemijsko raspršivanje.

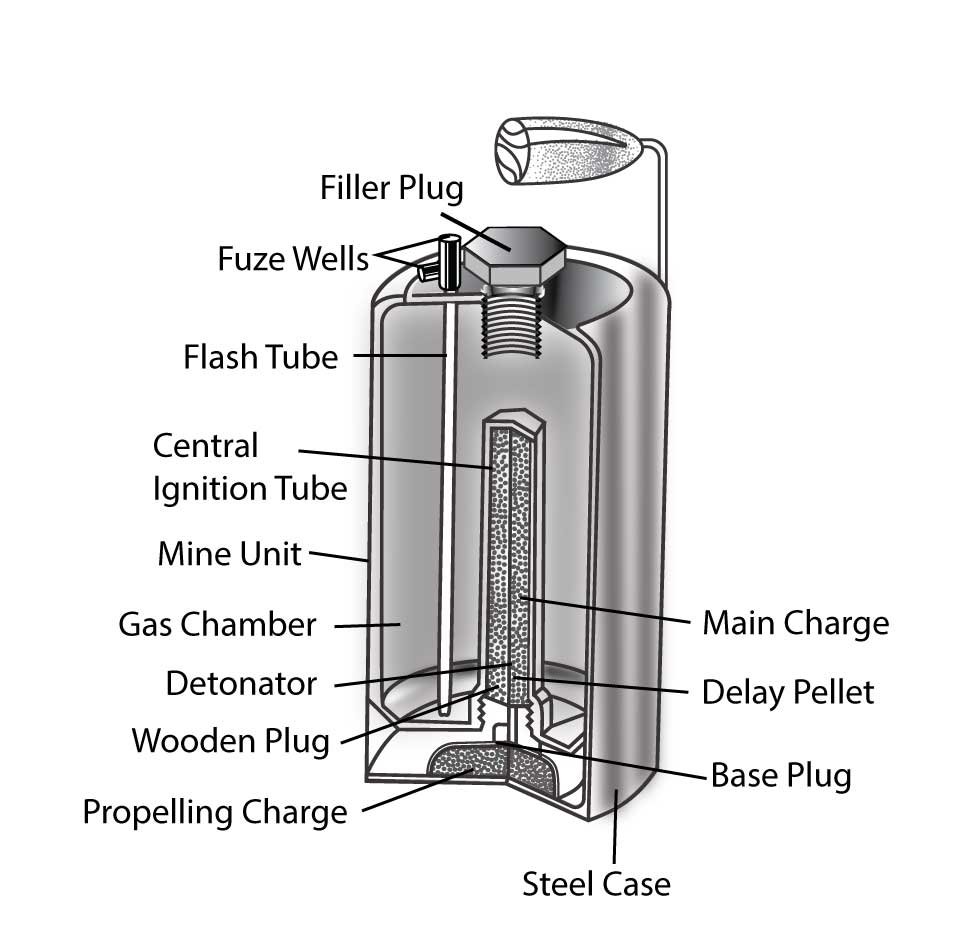

Sa visinom od 40,6 centimetara i prečnikom od 17,8 centimetara, Sp. Bü. 37 koristio je cilindričnu čeličnu konstrukciju koja je površno podsećala na nemački S-mine sistem protiv pešadije. Međutim, njegova unutrašnja konfiguracija sadržala je znatno drugačiji teret: približno 7,6 litara tečnog hemijskog kontaminanta, tipično iperita, smeštenog unutar specijalizovanog mehanizma za raspršivanje. Spoljne oznake uređaja—bela šablonska oznaka "Sp.Bü.. 37" i dve žute identifikacione trake—pružale su jasnu vizuelnu identifikaciju za vojno osoblje.
Operativna svestranost oružja proizilazi iz njegove sposobnosti za dvostruki način aktiviranja. U konfiguraciji vazdušne eksplozije, sistem je koristio pogonsko punjenje od 300 grama crnog baruta da projektuje hemijski teret 3 do 6 metara iznad nivoa tla pre detonacije, postižući kontaminaciju površine od 300 do 500 kvadratnih metara. Aktiviranje na zemlji eliminisalo je pogonsko punjenje, isporučujući koncentrovanu hemijsku kontaminaciju na približno 150 kvadratnih metara kroz direktno raspršivanje na nivou površine.
Tehnička sofisticiranost bila je očigledna u sistemima za tajming i sigurnost mine. Primarni mehanizam upaljača koristio je upaljač sa satnim mehanizmom sa odlaganjem od 5 minuta i podesivim parametrima tajminga, uključujući višestruke sigurnosne funkcije poput uklonjivih sigurnosnih igala i mehanizama za aktiviranje upaljača Tipa III. Mere kontrole kvaliteta uključivale su nanošenje ružičastog detektorskog laka na potencijalna mesta curenja, koji bi pokazao crvenu boju pri kontaktu sa hemijskim agensom, pružajući vizuelnu potvrdu integriteta sistema.
Sprühbüchse 37 nije bio samo oružje—bila je to psihološka barijera, namećući oprez tamo gde je nekada vladala brzina.
Strateška implementacija Sp.Bü. 37 prevazilazila je neposredno izazivanje žrtava kako bi obuhvatila psihološko ratovanje i operativne poremećaje. Raspoređivanje ovih sistema prisiljavalo je protivničke snage da održavaju hemijsku zaštitnu poziciju, značajno smanjujući mobilnost i operativnu efikasnost, istovremeno stvarajući trajne sposobnosti za zabranu pristupa području koje su mogle uticati na taktičko donošenje odluka tokom produženih vremenskih okvira.
Tehničke specifikacije - Sprühbüchse 37
Fizičke dimenzije
Visina: 40.6 cm
Prečnik: 17.8 cm
Težina: 6.8-9.1 kg (napunjen)
Materijal kućišta: Cilindrična čelična konstrukcija
Ručka: Kompozit drveta i žice
Hemijski teret
Kapacitet: 7.6 litara tečnog kontaminanta
Primarni agens: Iperit (bis(2-hloroetil) sulfid)
Kontejner: Cilindrična metalna minska jedinica
Detekcija curenja: Ružičasti detektor lak (postaje crven pri kontaktu)
Sistem propulzije
Pogonsko punjenje: 300 grama crnog baruta
Konfiguracija: Metalno kućište u obliku činije
Montiranje: Sistem navojnog baznog čepa
Visina izbacivanja: 3-6 metara (režim vazdušne eksplozije)
Sistem upaljača
Primarni upaljač: 5-minutni mehanizam odlaganja sa satnim mehanizmom
Opseg odlaganja: 2-5 minuta (podesivo)
Ležišta upaljača: Horizontalne i vertikalne opcije (navojne)
Sigurnosne karakteristike: Sigurnosni pin sa žicom za zadržavanje
Opcije armiranja: Upaljač tipa III (scharf/sicher pozicije)
Odlagajuća tableta: 0.4-sekundno sekundarno odlaganje
Pokrivenost kontaminacijom
Vazdušna eksplozija: 300-500 kvadratnih metara
Zemaljska eksplozija: ~150 kvadratnih metara
Optimalni uslovi: Obrazac raspršivanja zavisan od vetra
Identifikacione oznake

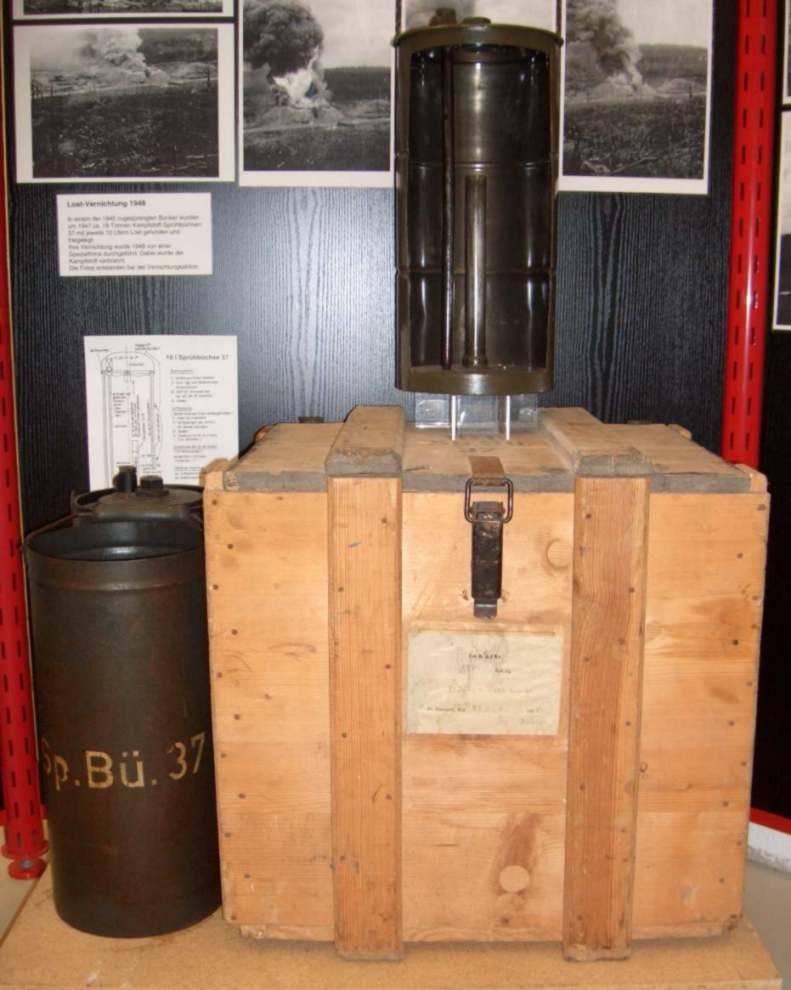

Oznaka: "Sp.Bü. 37" (beli šablon)
Kodiranje bojom: Dve žute trake na minskoj jedinici
Detektorska boja: Roze lak na mestima curenja
Sigurnosni protokoli (Istorijski)
Minimalno vreme aktiviranja: 2 minuta
Sigurnosna zona za uklanjanje: Evakuacija radijusa od 45 metara
Zona opasnosti u smeru vetra: 1.800 metara pod uglom od 30°
Maksimalna količina za uklanjanje: 5 jedinica istovremeno
